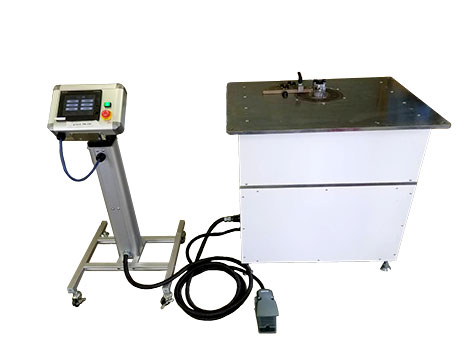

NCベンダー NWB-20・NWB-25
テーブル式曲げ加工機
銅バー加工用（平面、横曲げ対応機種）
【試作・多品種、少量生産品対応！】1軸サーボモーター方式
当社製
| 型式 | NWB-20 |
|---|---|
| 加工能力 |
鉄線：Max Φ20 銅板：幅方向曲げ W50×t15 / 厚み方向曲げ W100×t15 |
| モーター容量 | 3.0kw |
| 回転スピード | 5秒 / 360° |
| 機械寸法 | W900×L650×H850 設置寸法図面 PDF |
| 機械重量 | 300kg |

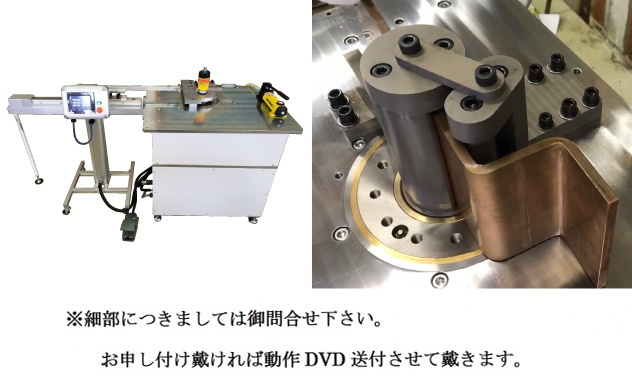

NC バックゲージ装着タイプ
| 型式 | NWB20-BG |
|---|---|
| 機械寸法 | W2,270×L650×H850 設置寸法図面 PDF |
※機械寸法はバックゲージストローク1,000mmタイプ
【試作・多品種、少量生産品対応！】1軸サーボモーター方式
| 型式 | NWB-25 |
|---|---|
| 加工能力 | 鉄線：Max Φ25 |
| モーター容量 | 5.0kw |
| 回転スピード | 7秒 / 360° |
| 機械寸法 | W1,050×L700×H850 設置寸法図面 PDF |
| 機械重量 | 500kg |
カタログ

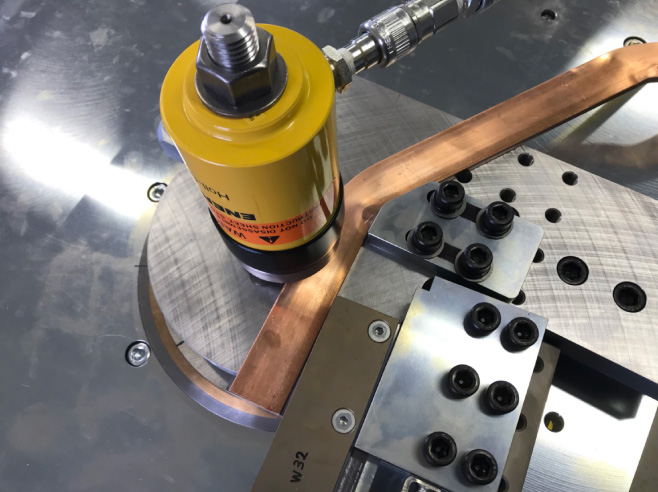

材料位置決めストッパー装置付（NCサーボ式）

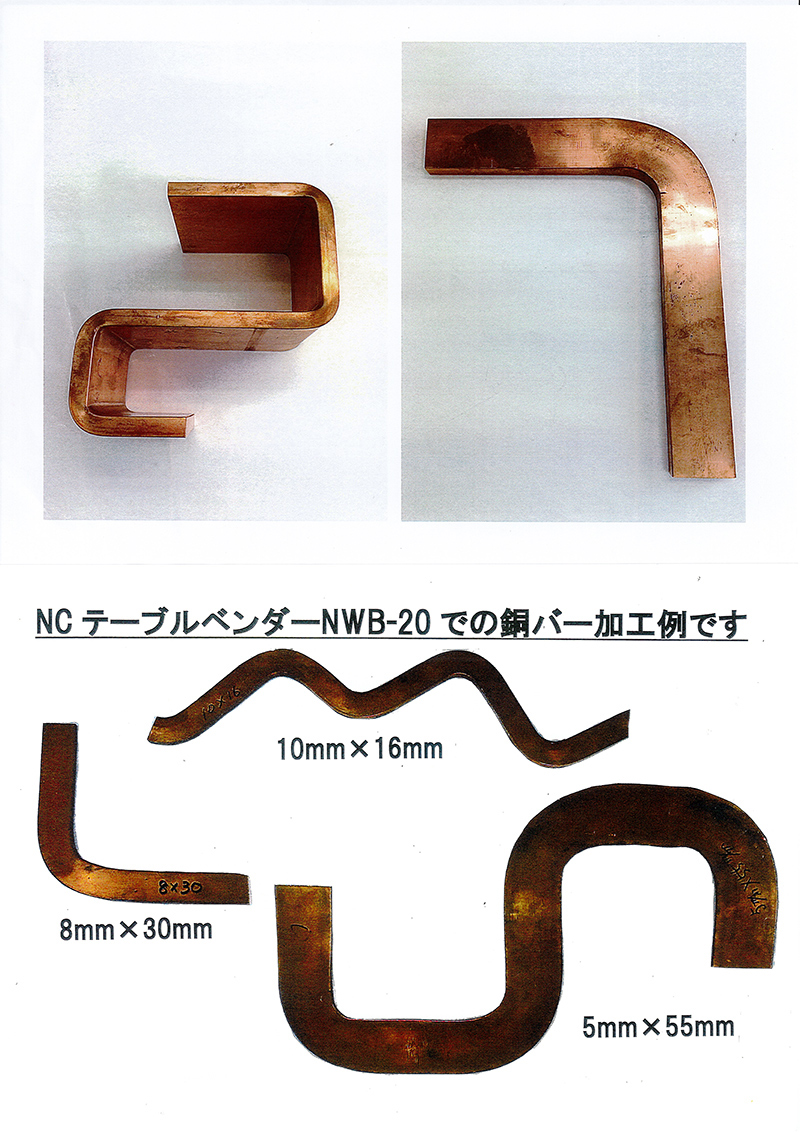

銅バー加工用 NCテーブルベンダー（平面、横曲げ対応機）
動画ギャラリー

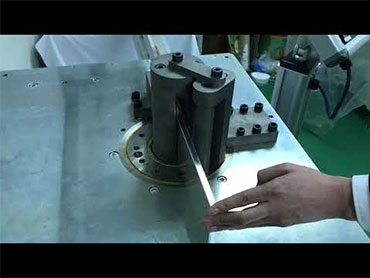

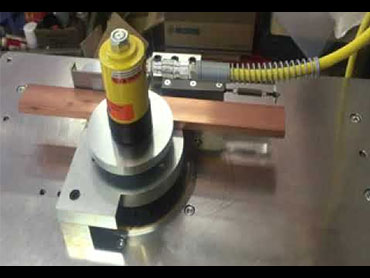

NWB20-BG1000_銅板2.5x10_エッジワイズ
（07：32）

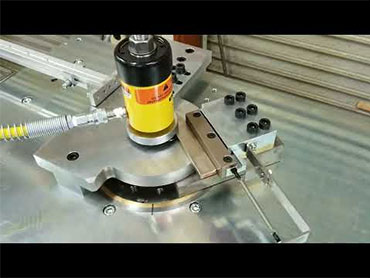

NWB20-BG1000_銅板8x25_エッジワイズ短クランク
（01：01）

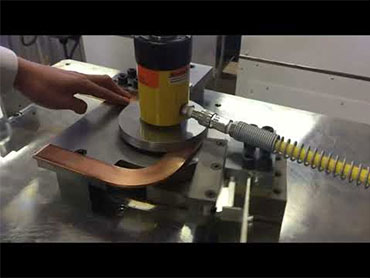

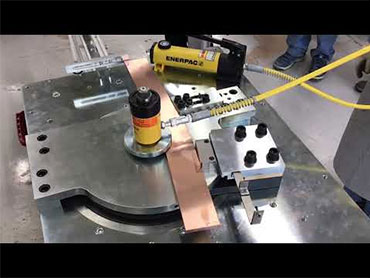

NWB25_銅板8x60_エッジワイズ短クランク･フラットワイズ
（04：06）

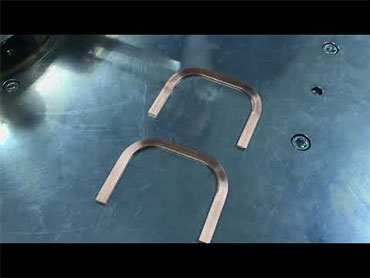

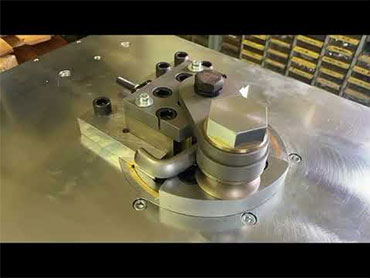

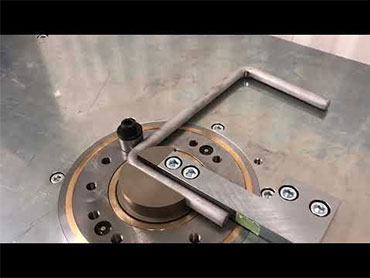

NWB25_Φ25_コの字曲げ
（04：40）
NWB20_銅板曲げ総集編
（28：42）

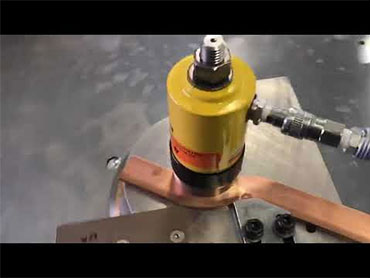

NWB20-BG1000_銅板6x30_エッジワイズ短クランク
（08：37）
NWB20-BG1000_銅板_エッジワイズ･フラットワイズ
（03：58）
NWB20_銅板10x100_フラットワイズ
（02：48）

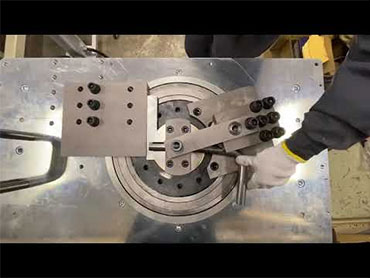

NWB20_楕円棒_取り手
（03：36）
NWB20_ステンレス鋼線Φ16_コの字
（00：10）
